空氣型母線槽的過載保護如何實現？
信息來源：www.yhtrip.com.cn 發布時間：2025.03.15

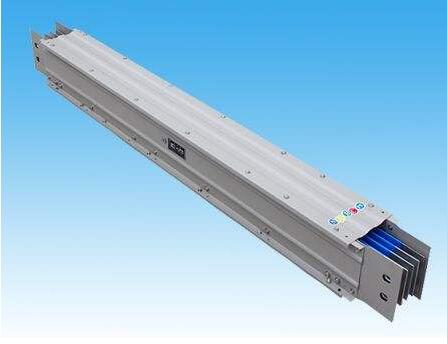

空氣型母線槽是依靠空氣絕緣的母線槽，其結構包括母線導體、絕緣塊、金屬外殼等部分。母線導體一般采用高純度電解銅，表面全長鍍錫以提高抗氧化腐蝕能力。絕緣塊用于相間和對地的絕緣保護，確保母線槽的安全運行。空氣型母線槽的過載保護主要通過以下方式實現：
一、結構設計
空氣介質絕緣：空氣型母線槽采用空氣作為絕緣介質，提高了母線整體的絕緣性能和超載能力。這種設計有助于在過載情況下保持系統的穩定性和安全性。
高性能絕緣支架：采用特制的高性能耐高溫防火型絕緣支架，隔斷了母排與殼體的連接，既保證了在系統過載或著火時的長效絕緣能力，又提高了整體機械強度。
空氣介質絕緣：空氣型母線槽采用空氣作為絕緣介質，提高了母線整體的絕緣性能和超載能力。這種設計有助于在過載情況下保持系統的穩定性和安全性。
高性能絕緣支架：采用特制的高性能耐高溫防火型絕緣支架，隔斷了母排與殼體的連接，既保證了在系統過載或著火時的長效絕緣能力，又提高了整體機械強度。
二、材料選擇
高強度冷軋鋼：空氣型母線槽的外殼采用高強度冷軋鋼一次冷軋成波紋結構，增強了母線槽的機械強度和系統的動熱穩定性，為過載保護提供了物理基礎。
高純度電解銅母線導體：母線導體選用高純度電解銅，導體表面全長鍍錫或鍍銀（也有鍍鉛鋅的情況），提高了導體抗氧化腐蝕能力，增強了導電性能，從而降低了過載時的發熱量。
高強度冷軋鋼：空氣型母線槽的外殼采用高強度冷軋鋼一次冷軋成波紋結構，增強了母線槽的機械強度和系統的動熱穩定性，為過載保護提供了物理基礎。
高純度電解銅母線導體：母線導體選用高純度電解銅，導體表面全長鍍錫或鍍銀（也有鍍鉛鋅的情況），提高了導體抗氧化腐蝕能力，增強了導電性能，從而降低了過載時的發熱量。
三、安全裝置
智能斷路器：可根據用戶需求，在母線槽的始端箱內部加裝智能斷路器。在系統過載或超負載運轉時，智能斷路器能夠迅速切斷電源，進行智能性分斷保護。
熱敏溫度探頭：母線本體內部設置熱敏溫度探頭，實時監測母線槽的溫度。一旦溫度超過設定值，即觸發保護機制，防止因過熱而引發火災等安全事故。
智能斷路器：可根據用戶需求，在母線槽的始端箱內部加裝智能斷路器。在系統過載或超負載運轉時，智能斷路器能夠迅速切斷電源，進行智能性分斷保護。
熱敏溫度探頭：母線本體內部設置熱敏溫度探頭，實時監測母線槽的溫度。一旦溫度超過設定值，即觸發保護機制，防止因過熱而引發火災等安全事故。
四、散熱設計
對流散熱：空氣型母線槽的散熱方式主要是對流和輻射，相比熱傳導的散熱方式更為緩慢。因此，在設計外殼時采用波紋、密集波紋鋁合金殼體等結構，以提高散熱效率。
端部封堵：母線槽的每件母線端部均加裝耐高溫的端部封堵，使整個系統分段散熱，避免了母線系統在豎直安裝時的熱量“煙囪效應”與水平安裝時的熱量“風道效應”，從而保證了散熱的均勻性和有效性。
對流散熱：空氣型母線槽的散熱方式主要是對流和輻射，相比熱傳導的散熱方式更為緩慢。因此，在設計外殼時采用波紋、密集波紋鋁合金殼體等結構，以提高散熱效率。
端部封堵：母線槽的每件母線端部均加裝耐高溫的端部封堵，使整個系統分段散熱，避免了母線系統在豎直安裝時的熱量“煙囪效應”與水平安裝時的熱量“風道效應”，從而保證了散熱的均勻性和有效性。
五、安裝與維護
安裝：空氣型母線槽的安裝需要遵循嚴格的安全標準和施工規范，確保在正常和條件下都能安全運行。安裝過程中應確保所有連接牢固可靠，避免接觸不良導致的過熱現象。
定期檢查與維護：雖然空氣型母線槽的維護需求相對較低，但定期的檢查和維護仍然是必要的。通過定期檢查可以及時發現潛在問題并采取措施解決，避免因設備故障而導致的電力中斷或安全事故。
安裝：空氣型母線槽的安裝需要遵循嚴格的安全標準和施工規范，確保在正常和條件下都能安全運行。安裝過程中應確保所有連接牢固可靠，避免接觸不良導致的過熱現象。
定期檢查與維護：雖然空氣型母線槽的維護需求相對較低，但定期的檢查和維護仍然是必要的。通過定期檢查可以及時發現潛在問題并采取措施解決，避免因設備故障而導致的電力中斷或安全事故。
綜上所述，空氣型母線槽的過載保護是通過其特別的結構設計、材料選擇、完善的安全裝置、有效的散熱設計以及的安裝與維護等多方面共同實現的。這些措施共同構成了空氣型母線槽過載保護的完整體系，確保了其在電力系統中的安全穩定運行。
