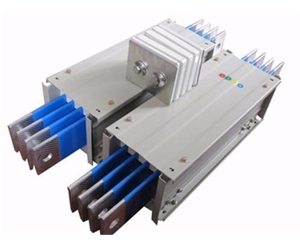

密集式母線槽由于多根導電排緊密壓在一起，且與外殼接觸，造成傳導散熱能力強。同容量的母線槽，密集式的比空氣式的小很多，因此密集式母線槽可以生產大容量的，額定電流 6300A的也可以生產。由于各相導電排緊密壓在一起，電流在周圍產生的磁場矢量和基本為零，因此在周圍鋼板外殼中產生的渦流損耗很小。

低壓母線槽分空氣式與密集式，空氣式基本淘汰了，它的缺點非常明顯，主要缺點是：體積大且散熱不良，因強度問題，外殼不能夠采用防銹而且美觀的鋁合金。可能有人誤認為，空氣式比密集式散熱更好，理由是空氣流通有利散熱，事實情況并非如此。散熱三要素是：對流，輻射及傳導，空氣式母線槽之所以散熱不良，是因為兩端是封閉的，每節之間又有絕緣支架隔開的，因此空氣在母線槽內部不能夠流通，空氣不是良好的熱傳導介質，從而造成對流與傳導散熱不良?？諝馐侥妇€槽由于體積大，額定電流一般不超過 1000A?？諝馐侥妇€槽由于相間距離大，在靠近母線槽鋼板外殼處，渦流嚴重，尤其是大容量母線槽，渦流損耗更嚴重。

有人認為密集式母線槽的絕緣強度沒有空氣式好，空氣式導電排包有絕緣套管，而且固定在絕緣支座上，可謂雙絕緣，不過總體絕緣強度也不超過密集式母線槽，由于導電排穿絕緣套管，反而更不利于散熱。密集式母線槽采用高絕緣強度帶纏繞或絕緣管導入，絕緣強度不低于電纜，電纜的芯線也是緊密在一起的，既然不擔心電纜的絕緣問題，那也不要擔心密集式母線槽的絕緣問題了。空氣式散熱能力非常差，載流能力不斷，已經淘汰。
